JQ·MGNiCrMo-10
镍基合金用气体保护实心焊丝
GB/T 15620 SNi6022 AWS A5.14 ERNiCrMo-10 ISO 18274-SNi 6022
适用于N06022等镍铬钼系合金焊接，也可用于钢与镍基合金的异种焊接及钢的表面堆焊。
焊缝具有优良的抗裂性能和高温性能，在许多腐蚀环境条件下具有很好的耐蚀性能，特别是耐点蚀和缝隙腐蚀性能。
直流反接（DC+）
100%Ar；0.5%～95%He+Ar；
焊丝化学成分（%）
| 试验项目 | C | Mn | Fe | Si | Cu | Ni | Co |
| 保证值 | ≤0.010 | ≤0.5 | 2.0～6.0 | ≤0.1 | ≤0.5 | ≥49.0 | ≤2.5 |
| 例值 | 0.008 | 0.18 | 2.58 | 0.05 | 0.020 | 57.7 | 0.03 |
| 试验项目 | Cr | Mo | W | V | S | P | |
| 保证值 | 20.0～22.5 | 12.5～14.5 | 2.5～3.5 | ≤0.3 | ≤0.015 | ≤0.020 | |
| 例值 | 22.0 | 13.85 | 3.2 | 0.02 | 0.003 | 0.005 |
熔敷金属力学性能（保护气体：100%Ar）
| 试验项目 | Rm（MPa） | ReL/Rp0.2（MPa） | A（%） | KV2(J)-196℃ |
| 例值 | 755 | 541 | 40.5 | 135 |

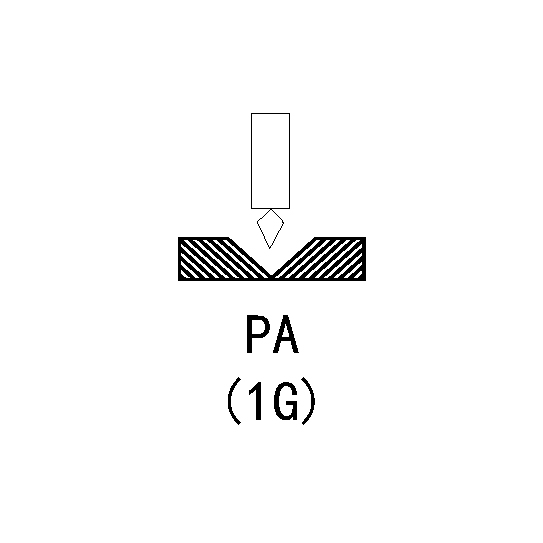

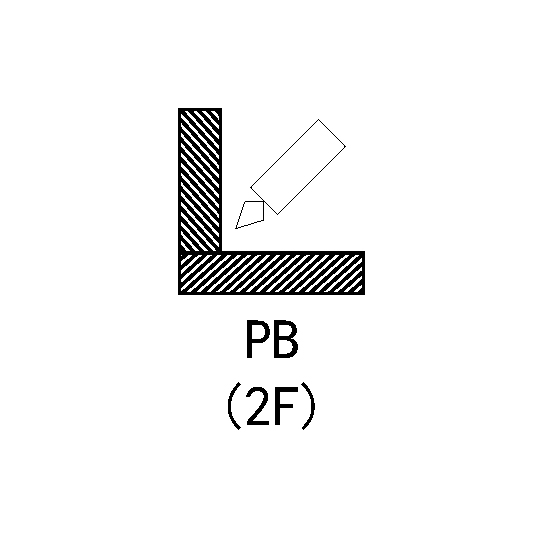

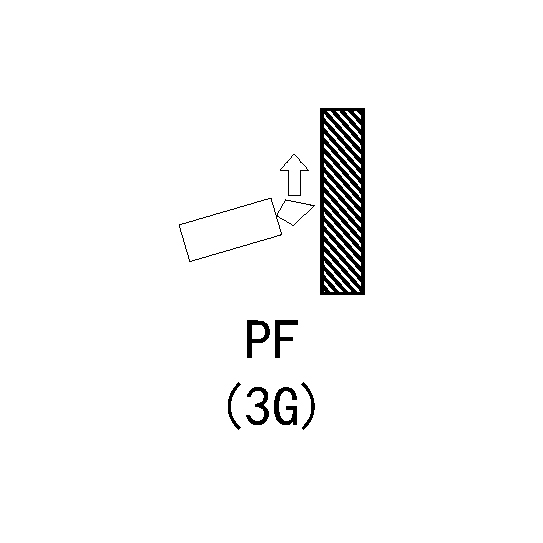

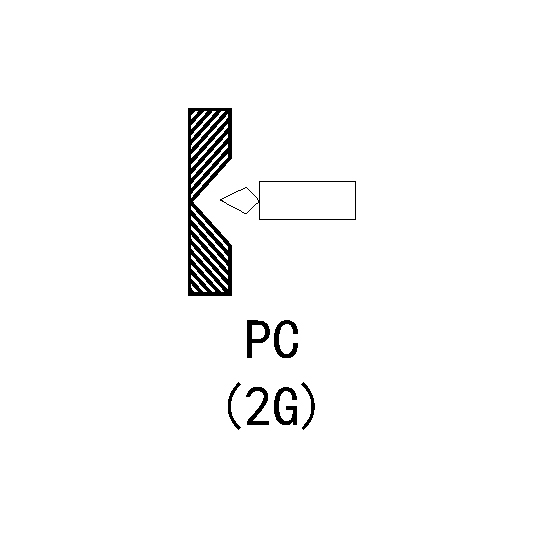

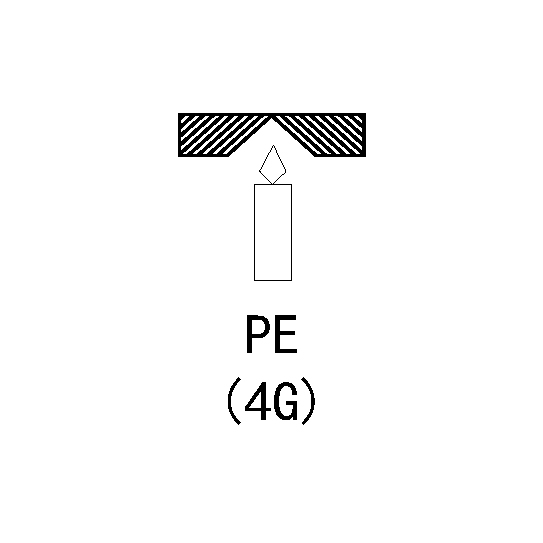

焊接位置
|
|
|
|
|
|
参考电流
|
焊丝规格（mm） |
Φ0.8 |
Φ1.0 |
Φ1.2 |
Φ1.6 |
|
|
焊接电流(A) |
平焊、横焊 |
70～150 |
100～200 |
140～220 |
180～300 |
|
立焊、仰焊 |
70～120 |
100～170 |
140～200 |
180～250 |
|
